吊钢板起重电磁铁
更新时间:2014/7/9 点击次数:130



MW84系列起重电磁铁是专为吊运中厚钢板而设计的,吊运作业安全准确迅速。考虑到长钢板吊运可能出现弯曲变形而影响安全搬运,所以在吊运长尺寸钢板时,请使用多台钢板用起重电磁吸盘联用。对于中厚板(6mm32mm)电磁铁的间距多取34米,两端外伸部分的长度可取间距的二分之一。根据吊运张数的不同,又分为350型与400型两类。

350型吊钢板起重电磁铁适合于中厚板厂、造船厂、机械制造厂,采用调磁控制方式,能起吊一张或一定张数钢板。400型适用一次搬运尽量多的张数,可根据用户要求另行设计制造吊运700℃以下钢板用高温型产品。

MW84-35系列(额定电压DC220V,通电持续率TD-60%

型   号

冷态功率(KW

冷态电流(A

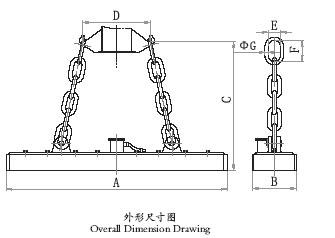

外形尺寸(mm)

重量(KG)

A

B

C

D

E

F

G

MW84-9030T/1

0.4

1.9

900

350

900

350

110

180

32

185

MW84-10535T(L)/1

0.9(1.4)

4.16.4

1050

960

400

32

330

MW84-14035T(L)/1

1.2(1.87)

5.58.5

1400

940

500

32

430

MW84-17535T(L)/1

1.5(2.35)

6.8(10.68)

1750

940

700

32

510

MW84-21035T(L)/1

1.8(2.8)

8.2(12.7)

2100

920

800

32

600

MW84-24535T(L)/1

2.5(3.3)

11.4(15)

2450

980

850

32

720

MW84-26035L/1

3.35

15.2

2600

1050

850

35

855

MW84-26035L/2

3.10

14.1

2600

1080

850

35

900

MW84-40系列(额定电压DC220V,通电持续率TD-60%

型   号

冷态功率(KW

冷态电流(A

外形尺寸(mm)

重量(KG)

A

B

C

D

E

F

G

MW84-12040L/1

3.0

13.6

1200

400

1020

400

110

180

30

550

MW84-16040L/1

3.2

14.5

1600

1000

700

35

690

MW84-20040L/1

5.0

22.7

2000

970

800

35

840

MW84-24040L/1

6.0

27.3

2400

890

850

35

910

MW84-13042L/2

2.4

10.9

1260

420

1040

500

30

650

MW84-17042L/2

3.7

16.8

1680

1050

700

35

850

MW84-21042L/2

4.0

18.2

2100

1000

800

35

1050

MW84-25042L/2

4.8

21.8

2520

990

850

35

1250

MW84-50系列(额定电压DC220V,通电持续率TD-60%

型   号

冷态功率(KW

冷态电流(A

外形尺寸(mm)

重量(KG)

A

B

C

D

E

F

G

MW84-13050L/1

2.6

11.8

1300

500

1150

700

110

180

35

780

MW84-18050L/1

3.3

15.0

1800

1200

800

40

1180

MW84-26050L/1

5.1

23.2

2600

1250

850

45

1480

MW84-13050L/2

2.5

11.4

1300

1180

700

35

830

MW84-18050L/2

3.1

14.1

1800

1230

800

40

1170

MW84-26050L/2

4.9

22.3

2600

1280

850

45

1590

MW84- 65系列(额定电压DC220V,通电持续率TD-60%

型   号

冷态功率(KW

冷态电流(A

外形尺寸(mm)

重量(KG)

A

B,

C

D

E

F

G

MW84-13065L/1

4.5

20.5

1300

650

1050

600

100

220

40

1370

MW84-20065L/1

6.8

30.9

2000

1050

600

50

2050

MW84-26065L/1

9.1

41.4

2600

1150

700

55

2790
